和创HC-CJ-01S免下车通道式汽车扫描检查系统

免下车通道式汽车扫描检查系统DTP200S使用先进技术的高能量低辐射X射线扫描检查系统,通道式结构设计,免下车检查技术,适用于对中小型汽车实施快速不停车检查;
免下车通道式汽车扫描检查系统DTP200S采用实时成像技术,可快速根据图像判定车内是否装有危险品及违禁物品,如武器、爆炸物、毒品、走私物品等;
免下车通道式汽车扫描检查系统DTP200S可安装在停车场入口、公路交通检查点、海关、边检口岸、重要政府机关车辆进出口、大型活动场馆、重要基地的车辆入口进行车辆安全检查。

服务热线:

400-168-6661

立即咨询

系统概述

System Brief

免下车通道式汽车扫描检查系统DTP200S使用先进技术的高能量低辐射X射线扫描检查系统,通道式结构设计,免下车检查技术,适用于对中小型汽车实施快速不停车检查;
免下车通道式汽车扫描检查系统DTP200S采用实时成像技术,可快速根据图像判定车内是否装有危险品及违禁物品,如武器、爆炸物、毒品、走私物品等;
免下车通道式汽车扫描检查系统DTP200S可安装在停车场入口、公路交通检查点、海关、边检口岸、重要政府机关车辆进出口、大型活动场馆、重要基地的车辆入口进行车辆安全检查。

主要优势:

免下车技术载客车辆扫描技术:扫描过程中,乘客无需下车,司机直接驱车穿过安检门通道。


占地面积小: 系统设计紧凑小巧,占地面积(长X宽X高)仅为4950mmX1100mmX3580mm,对安装地面无特殊要求。操作员工作室可远置于离系统机身100米处。客户亦可选配户外操作室。配有电机,可无需外部供电运行。


高通过率 : 在被检车辆行驶速度10-15 km/h速度下,系统可快速扫描、识别车内物品,每小时通过率100—200辆。


高穿透力 : 车速10 km/h情况下,可穿透20 mm钢板,呈现高质量X射线图像。


高质量X射线图像 : 图像对比灵敏度2%,线分辨率达0.8 mm铜线,确保系统有效检查到车内藏匿物品


双能成像 : 根据原子序列数进行颜色自动编码(3种颜色),识别不同物质,区分有机物、无机物和金属物质,帮助操作员快速识别危险物品。


辐射安全高 : 司机开车通过一次扫描检查接收到的辐射剂量小于0.5 μSv,符合美国辐射设备安全使用标准ANSI 43.17中有关规定。此外,系统配有辐射剂量监控系统,确保不会影响到周围的工作人员。


车牌自动识别(选配): 用户可根据个性化需要选配集成车牌摄像识别设备,可在扫描检查的同时自动识别并储存被检车辆的车牌信息。


车底扫描监控(选配): 用户可根据个性化需要选配集成车底摄像检查设备。


主要参数

Main parameters



通用数据



被检物体最大尺寸

2.5 () 2.8() x ≥5()



检查通道尺寸

3.0() 3.0()



扫描最小高度(地面以上)

0.14



扫描最高度(地面以上)

2.7



可通过门架最大高度(地面以上)

3.0



扫描速度

10 km/h



通过率

可达每小时150车辆



操作员工作站

配备电脑,24 LCD显示器(工作站按照客户指定位置安装)



操作员工作室单元(选配)

该模块整体位于一集装箱内,内部有加热、照明、空调系统,以及操作员工作台。模块配有柴油电机,可保证设备24小时(自动扫描模式下)独立、不间断运转。



图像质量



穿透力(钢板)

20-25 毫米



金属丝分辨率 (铜线)

? 1.0毫米



空间分辨率

2.5 毫米



对比灵敏度

2 %



*参数为被检车辆10km/h 速度下实际测量数据



辐射安全

对乘客最大剂量

单次扫描小于0.5 μSv

监控

门架上装有剂量监视系统

标识

交通指示灯、闪光灯、指令显示屏T

符合标准

参数符合美国ANSI 43.18-2009

      供电要求

电压

230V±23V, 50/60 Hz (可根据客户要求,配置其它标准电压

功率

可达 2 kVA

操作环境条件 (标配出厂)



环境温度范围

- 10 oС 到 +40 oС



相对空气湿度范围

温度 = +25 oС时,45%到 80 %



大气压力范围

84.0到 106.7 千伏 (630…800 毫米汞柱}



操作环境要求可根据客户要求调整、改善



运输/存储环境条件



环境温度范围:
1.运输
2.存储





-20 oС 到 +40 oС
-20 oС 到 +40 oС




相对空气湿度范围:
1.运输
2.存储



最大90 %  温度为零上25 oС.
最大90 %  温度为零上25 oС.



大气压力范围

从84.0 到 106.7 千帕 (630…800毫米汞柱)



X射线单元



工作阳极电压

200 kV



辐射防护


距离10 cm处小于 1 μSv/h

(可根据客户要求加强防护)




X射线图像接收器



类型

模块化的L形线性探测器



探测器像素大小

2.5 毫米



灰阶

1,048,576 (20比特)



像素数量

2688(单能)

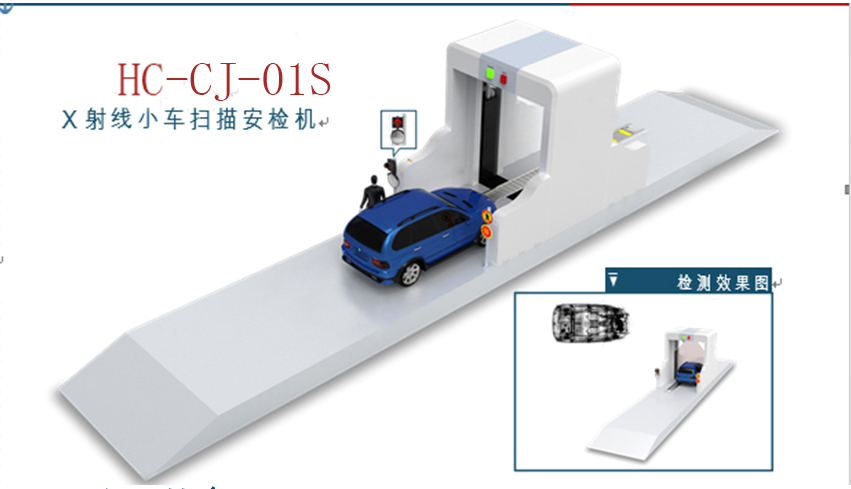

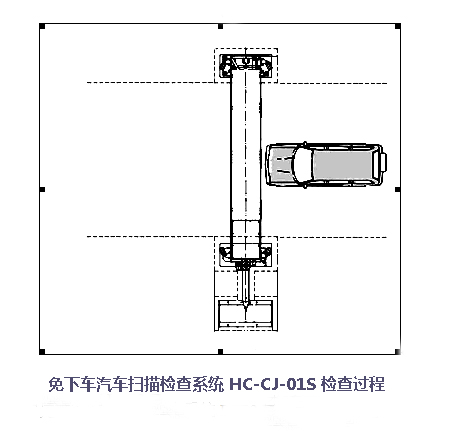

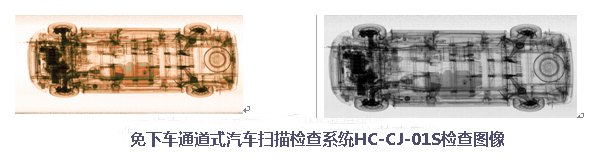

产品外观 及工作示意
