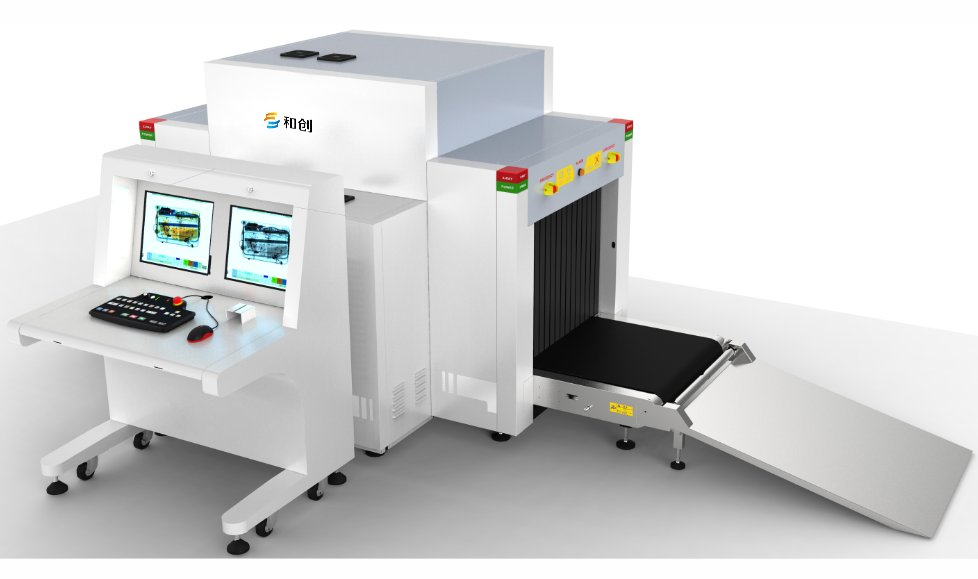

和创HC10080D通道式X射线安检机,双源双视角检测,无遗漏

服务热线:

400-168-6661

立即咨询

                         和创HC10080D通道式X射线安检机,双源双视角检测,无遗漏


1. 产品简介

    和创HC10080DX射线安全检查设备是一款利用X射线的穿透能力实现对行李、货物进行快速不开箱检查的新型安检设备。适用于政府机构、法院、检察院、监狱、使馆、工厂、学校、医院、体育馆、展览会馆、娱乐场馆对公文包、邮包、快件、手提行李包以及小型包裹的安全检查。


2. 技术参数

1)顶视角性能

序号

项目

测试典型值

单位

备注

1

线分辨力

36

AWG

2

穿透分辨力

30

AWG

3

空间分辨力

垂直:1.3 水平:1.3

mm

4

穿透力

32

mm

5

有机物分辨力

1-120

mm

6

灰度、混合物分辨力

1-60

mm

7

无机物分辨力

0.2-14

mm

8

有效材料分辨力

符合GB15208.1-2005要求

2)侧视角性能

序号

项目

测试典型值

单位

备注

1

线分辨力

40

AWG

2

穿透分辨力

30

AWG

3

空间分辨力

垂直:1.3 水平:1.3

mm

4

穿透力

32

mm

5

有机物分辨力

1-120

mm

6

灰度、混合物分辨力

1-60

mm

7

无机物分辨力

0.2-14

mm

8

有效材料分辨力

符合GB15208.1-2005要求

3)综合性能

序号

项目

测试典型值

单位

备注

1

单次剂量

≤4.8

uSv(uGy)

2

泄露剂量

≤0.5

uSv/h(uGy/h)

3

噪音级

不大于60dB

4

传送带速度

约0.2m/s

5

传送带最大负荷

200Kg

6

最大功耗

1.5KW

7

安全性能要求

符合GB15208.1-2005要求

8

电磁兼容性要求

9

电气安全

10

环境适应性

11

泄漏电流

不大于5.0mA

12

胶卷安全性

对符合ASA/ISO 1600标准胶卷安全

13

重量

950Kg

序号

项目

测试典型值

备注

14

工作环境温度/相对湿度

5℃~40℃;0%~90%

15

贮存温度 / 湿度

-20℃~+60℃/10%~90%

16

大气压力

86kPa~106kPa

17

工作电源

AC220V+10%~-15%,50Hz±3Hz

18

操作系统

Windows XP

3. 功能特性

序号

内容

要求

备注

1

开机自检

具有故障自检功能,出现故障时自动判断,及时给出

提示故障代码信息

2

图像处理

具有彩色/黑白、局增、高穿、低穿、超增、有机物剔除、无机物剔除、反色、加亮、减暗、灰扫、放大、伪彩、有机物增强、可疑物品报警标记、边缘增强处理功能

3

图像回拉

可实现30幅已检图像回放

4

图像存储数量

可存储10000幅已检图像

5

图像管理

具有图像信息查询、打开、导出、打印等功能;可导出

6种图片格式(XF、PNG、BMP、JPEG、TIFF、GIF)

6

操作员管理

可新增、删除操作员,并可以对操作员名称、组、密码、启用状态进行修改操作、导出使用日志

7

危险品图像插入(TIP)

可增加和删除TIP插入图片,可设置TIP启用状态、

注入间隔、浮动范围、运动判定时间、静止判定时间;用户通过记录信息可以对操作员进行考核

8

设备诊断

可通过诊断界面对设备关键性元器件进行诊断,元器件包括探测器、电机正反转、红外传感器、专用键盘等

9

系统设置

可对可编程键、成像显示(水平/垂直镜像、最大放大

倍数、显示恢复)、扫描方式设置(双向、方向、强扫、节能)、辅助检查(难穿透、爆炸物、毒品)、行李

计数器功能进行设置

10

系统设备信息

显示软件版本版权、设备型号、出厂编号、扫描记数、上电时间、出束时间、图像文件存储容量等信息

11

培训功能

能对新学习人员进行自动过包培训

4. 关键物料清单

序号

项目

要求

备注

1

X射线发生器

阳极电压:160KV,冷却方式:密封式油冷

2

电动滚筒

三相

3

工控机

CPU:Intel(R)i3(R)3.3GHz

硬盘:2T,内存:4G

4

显示器

17英寸液晶显示器,分辨率:1280x1024

5

操作台

双联操作台

6

专用键盘

HC2005

5. 产品清单

序号

清单

数量(PCS)

备注

1

HC10080D整机

1

2

说明书、保修卡+合格证、鼠标垫、装箱清单、钥匙、贴纸

1

3

专用键盘加鼠标

1

4

接物架

1

5

双联操作台

1



6

工具箱

1



7

电源线

1



6. 产品标签

注:生产日期:XXXX.XX对应为生产日期,例:2017.10

设备编号:86DXXXXXXX;如86D1610016(说明:18D代表型号10080D,16代表年份,10代表月份,016代表本月生产流水号)

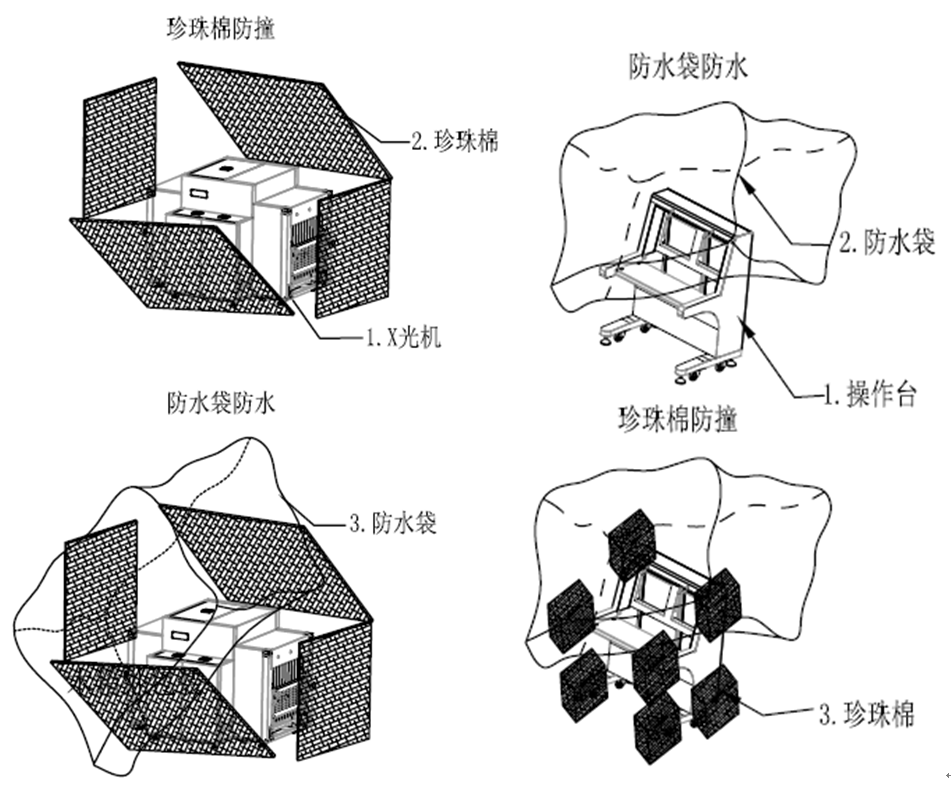

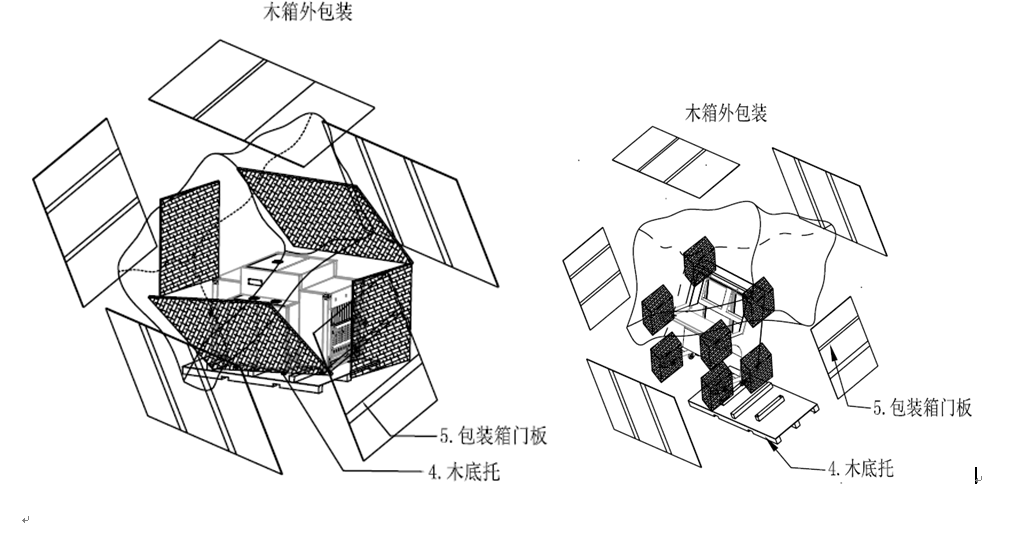

7. 包装方式

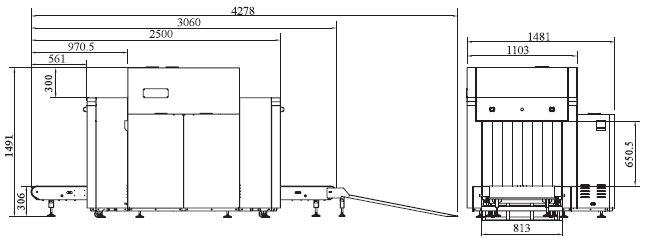

8. 外型尺寸图

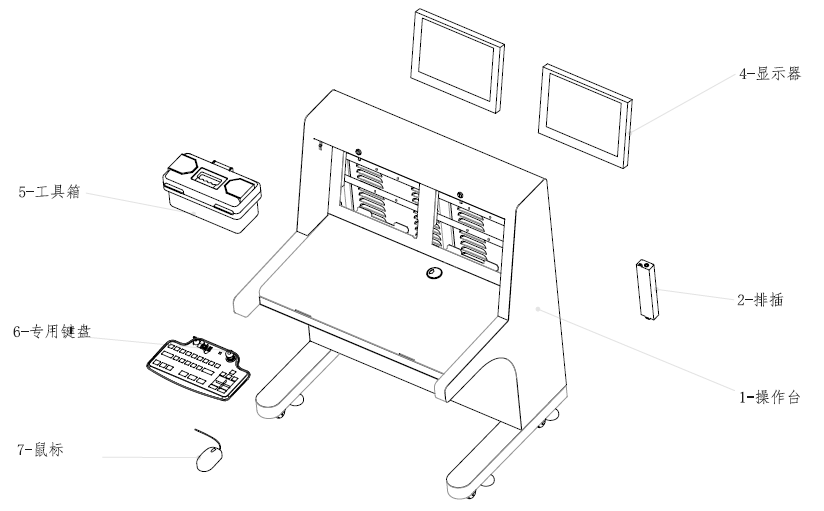

9. 产品分解图
